Eclairage bouton OBD

[vtec]

Les leds, j'en avais de récupération (provenant des systèmes de maintenance des BMW), seulement, il faut leur coller une résistance a chacune (de 470 ohms de mémoire), ce qui prend de la place! De plus, je ne vois pas comment les insérer dans le boitier, surtout la position "autonomie", celle d'en haut, ou il n'y a absolument pas de place a l'intérieur, déjà que le fil de 1,5mm passe tout juste ! Je rappelle que je suis parti d'un boitier d'origine et non pas fabriqué par mes soins !!!

[harchin]

Et mettre des leds couleurs ??? ce serait pas plus simple que de passer le fil à debroussailleuse??

[AOD]

Et mettre des leds couleurs ??? ce serait pas plus simple que de passer le fil à debroussailleuse??

Heuuu toi t'as perdu la vue pdt tes vacances

[harchin]

Je voulais dire ampoule couleur ....

Pourtant j'avais mes Ray Ban Nico

[AOD]

Je voulais dire ampoule couleur ....

Pourtant j'avais mes Ray Ban Nico

Haaaa oui, c'est vrai en plus tu les portes sur ton avatar !!

[vtec]

Pôôôvre Matthieu! Il n'y a plus rien a faire pour lui, ou si.............................subir !!!

[darksabre]

Pour la couleur, tu devrais tenter la peinture vitrail, c'est transparent et ça colore bien

[vtec]

Et on trouve ça ou ???

[darksabre]

Je sais pas ! Je demanderai à sœur, elle en utilise.

[Smarcos]

ô grand vtech, j'admire le boulot, et les photos
Grâce à toi je m'y mets aussi.
Merci @+
Bonne route

[vtec]

Merci ! Te casse pas le trognon a acheter une bobine de fil de débroussailleuse, j'en ai plus qu'il n'en faut!!! Donne moi tes coordonnées par MP et je t'en envoie ! Ceci est valable pour tous ceux qui voudraient se lancer dans la bagarre !!!

[vtec]

Amis modos, je crois que l'on peux remettre le sujet a sa place dans les fiches techniques (ou "esthétique" !) en gardant peut être la discussion ici, je ne sais pas, a vous de voir !

[vtec]

Petit up sur cet éclairage de bouton d'OBD!
Le 12/01, je suis parti de Pau a la tombée du jour, donc éclairage obligatoire et ce, pour a peu près une heure de trajet ! Tout allait bien, mis a part le défilement des kms du compteur qui s'est arrêté (mais ça, on sait d'où ça vient !)! J'étais presque arrivé chez moi quand j'ai humé une légère, mais vraiment très légère odeur de plastique chauffé! J'ai mis ma main sur le bouton d'OBD et, effectivement, il était plus que tiède, preuve que même des lucioles de 2 watts, ça chauffe !
Aujourd'hui, j'ai donc acheté quelques leds et je vais donc remplacer ces lucioles par ces leds !
Donc, un conseil pour ceux qui voudraient faire la même chose, ne mettez pas des lampes mais des leds !!!
Je vous tien au courant de l'évolution des choses !

[remy480julien]

t avais fait un essai de ces "lucioles" déja non ? http://www.youtube.com/watch?v=Fl1Jb_50 ... re=related

[harchin]

C'est pas bien les montages " maison" Remember

[vtec]

Heuu! Non, c'était pas moi, tu dois confondre !!!

[vtec]

Bon! J'ai déposé, aujourd'hui, le tableau de bord pour mon histoire de compteur! J'en ai profité pour voir ce qu'il se passait dans mon bouton éclairé d'OBD ! Eh bah pas grand chose! C'est juste le guide du bouton "unit" qui a légèrement chauffé étant donné qu'il y a une ampoule juste a coté! Je vais bien trouver un moyen de l'isoler de la chaleur ! Sinon, rien d'autre a signaler !
Par contre, j'ai acheté des leds blanches (2 volts) avec des résistances de 1000 ohms pour remplacer les ampoules, et bien ça ne va pas pour la bonne raison que ces leds n'éclairent (puissamment il est vrai!) que ce qui est en face d'elles et non pas sur les cotés comme les lampes! Ou alors, il faudrait que je planche sur un autre système pour utiliser ces leds ! Vais voir ça !!!
Pour l'instant, mes leds blanches vont servir pour autre chose que j'ai en tête !!!
En résumé, pour l'instant, je garde les lucioles de 2 watts !

[PA.chab]

T'es un p'tit bricoleur toi en fait. J'aime bien ça

[vtec]

La bricole, c'est une de mes passions ! Jadoooore !!!

[vtec]

Bon! Alors rectification ! Comme je n'étais pas totalement satisfait (pour cause énoncée plus haut) de mon éclairage avec des lucioles de 2 watts, j'ai essayé les leds blanches et voilà ce que j'ai fais!

J'ai enlevé les lucioles et les ai remplacées par des leds blanches de 2volts avec, pour chacune, une résistance de 1000ohms:

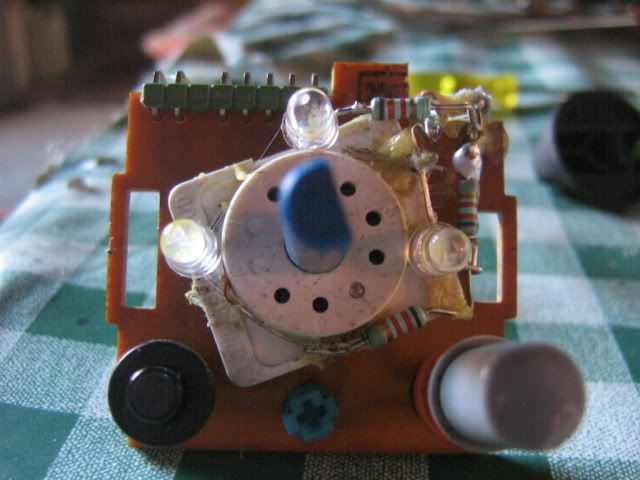

Étant donné que pour une led, il y a un "plus" et un "moins", contrairement a une lampe classique, j'ai soudé mes résistances sur les pattes "positives" (les plus longues) de mes leds. J'ai soudé les pattes "négatives" (les plus courtes) ensembles et les "positifs" en ENTRÉE de résistances, ce qui fait que je n'ai plus qu'un fil "positif" et un "négatif" a la sortie de mon bouton:


Pour le placement des pattes et des résistances, et là, j'avoue que j'en ai chier , je vous laisse le soin de voir sur place par vous même, si vous faites la modif, sachant qu'en AUCUN cas, une des pattes "négatives" ne doit venir toucher une "positive"!

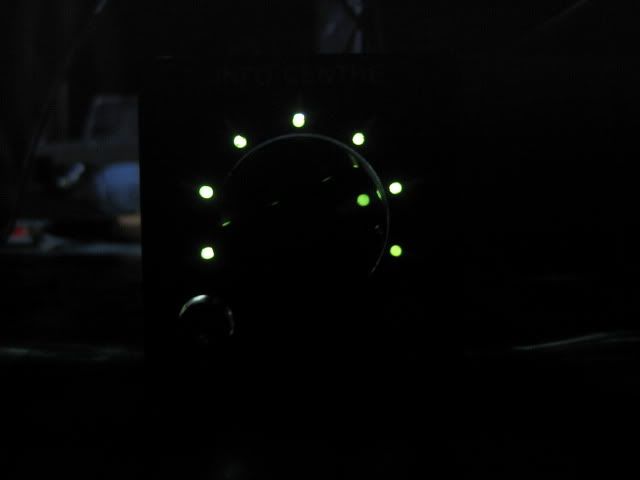

Voici ce que cela donne une fois branché:


Et une fois le bouton fini:


Autre point positif avec les leds, hormis le fait que ça ne chauffe pas, l'éclairage est devenu...........vert (la photo ne rend pas bien ) alors qu'avec les lucioles, il était plutôt jaune!!!
Par contre, repérer bien le "+" et le "-", sinon ça ne marchera pas !

[AOD]

Wahou, c'est classe !! !

[vtec]

Merci !
Heuuu! Petite question! Est ce qu'il y aurait possibilité de remettre tout ça dans les "fiches techniques"? Je pense que ça serait plus logique que de le laisser là, non ? 'fin, j'dis ça !

[AOD]

Merci !
Heuuu! Petite question! Est ce qu'il y aurait possibilité de remettre tout ça dans les "fiches techniques"? Je pense que ça serait plus logique que de le laisser là, non ? 'fin, j'dis ça !

Oui mais va falloir faire du ménage !

[vtec]

Effectivement, j'en conviens ! Ne serait il pas possible, par exemple, de remettre uniquement la fiche technique a sa place et de laisser la discussion ici ?

[Jief]

Bien joué vtec ! Quand est-ce que tu passes à la production en série ?

Petit HS parce qu'on ne peut pas le faire dans la FT : je me demandais s'il n'y avait pas moyen d'éclairer la barrette du sélecteur de vitesse de ventilation ?

Quand est-ce que tu nous postes une photo de ton TDB tout éclairé , j'ai hâte de voir !
