Branchement des sièges chauffant

[LEDITHIB]

Bonjour à tous,

Qui aurait par hasard le mode d'emploie de branchement des sièges chauffant, les miens son débranché et quand je regarde dessous il y à pleins de fils et de prises ???
Je ne voudrais pas faire n'importe quoi et endommager le système !!!

Merci aux bonnes âmes...

Thibaut

[Vince]

Salut

De mémoire, 1 prise noire en sortie de dossier qui vient se brancher sur une pris au niveau de l'assise, puis une autre prise au niveau de l'assise qui vient se brancher sur la pris qui sort au niveau du plancher.

Envoie des photos.

[AOD]

Salut

De mémoire, 1 prise noire en sortie de dossier qui vient se brancher sur une pris au niveau de l'assise, puis une autre prise au niveau de l'assise qui vient se brancher sur la pris qui sort au niveau du plancher.

Envoie des photos.

De toute façon les prises sont détrompées il me semble !

[Vince]

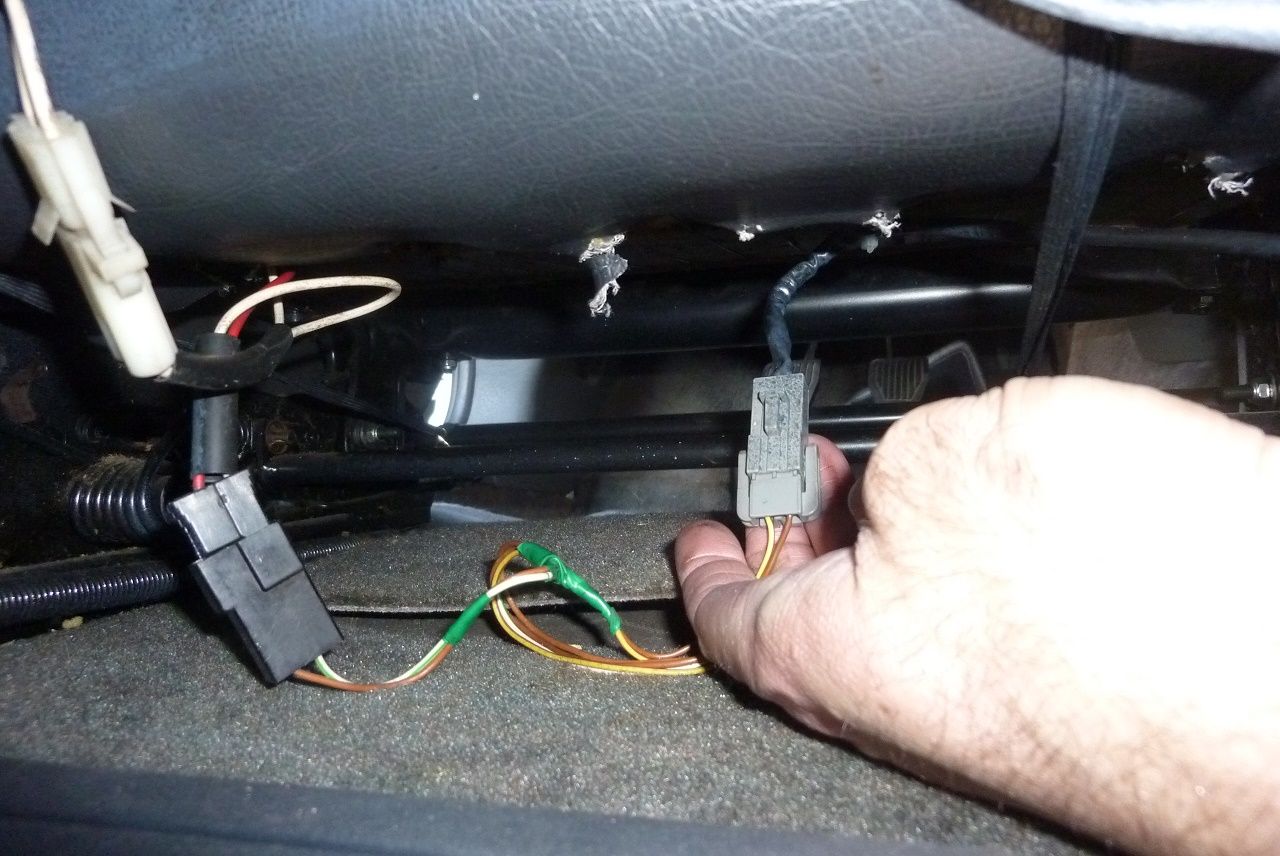

Allez, Daisy a eu droit à un petit coup de propre, j'en ai profité pour te faire une photo.



Donc :
- Prise blanche = branchement de la résistance du dossier
- Prise noire= Branchement général des sièges chauffants
- Prise grise = Fermeture circuit au niveau de la tulipe pour témoin ceinture

Tu peux avoir en plus :
- Une prise pour le capteur de présence (côté passager)
- Un fil supplémentaire au niveau de la prise de la tulipe pour l'éclairage de celle-ci (si tu es équipé de l'éclairage des tulipes.

Bref rien de bien sorcier et pas d'erreur possible

A+

[LEDITHIB]

Super, merci je vais essayer ça !
