Et le compte rendu en photos d'une réparation réussie, d'après Blackwolf :
Pour faciliter la réparation des heureux proprios de 480 je mets ici les photos de la réparation.
retirer les 3 vis du capot plastique blanc

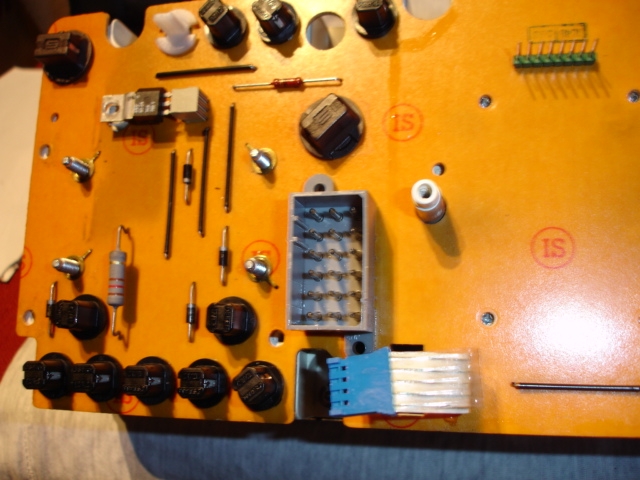

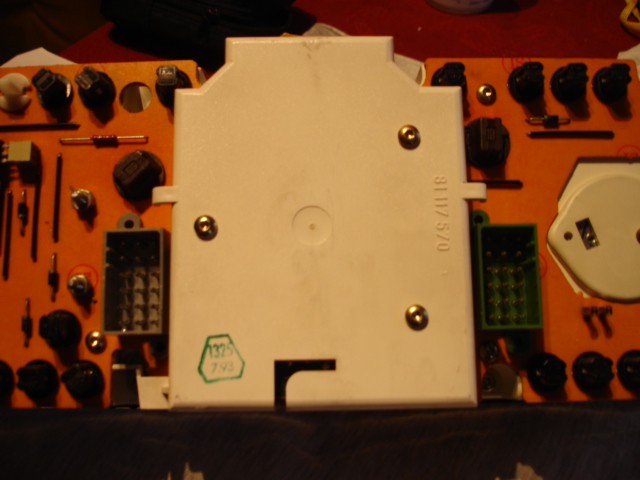

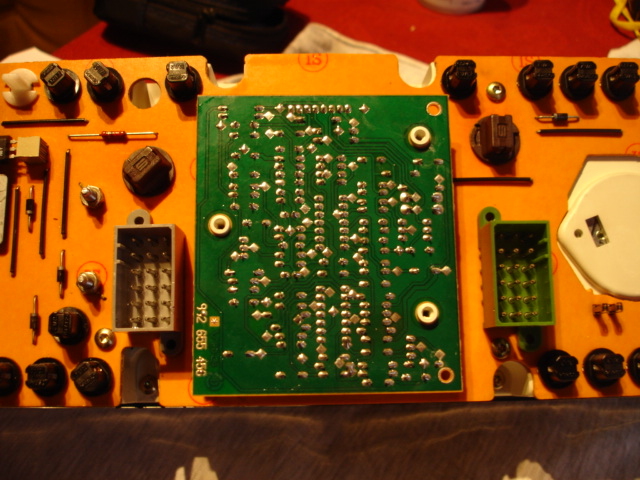

retirer la plaque IC
déconnecter le connecteur bleu + toutes les vis + les 4 boulons

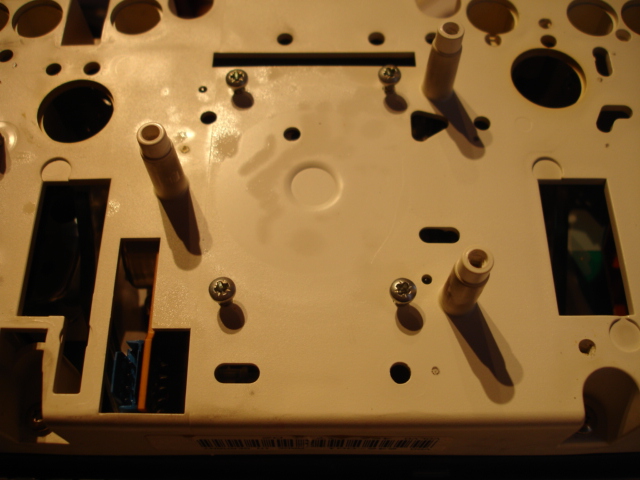

retirer les 4 vis de fixation du tachymètre
vue d'ensemble

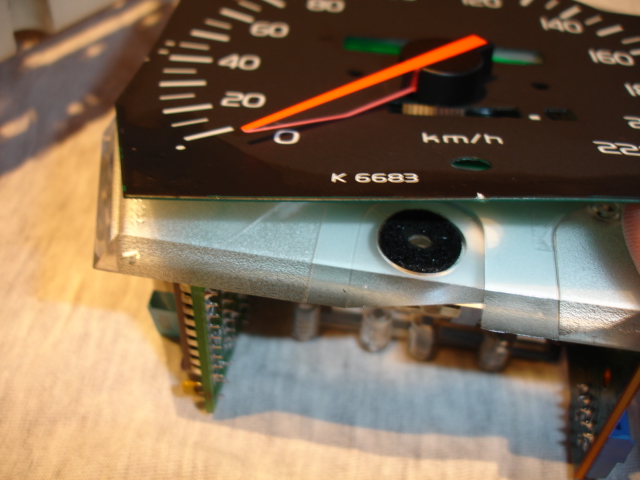

dévisser les deux vis noires à l'avant

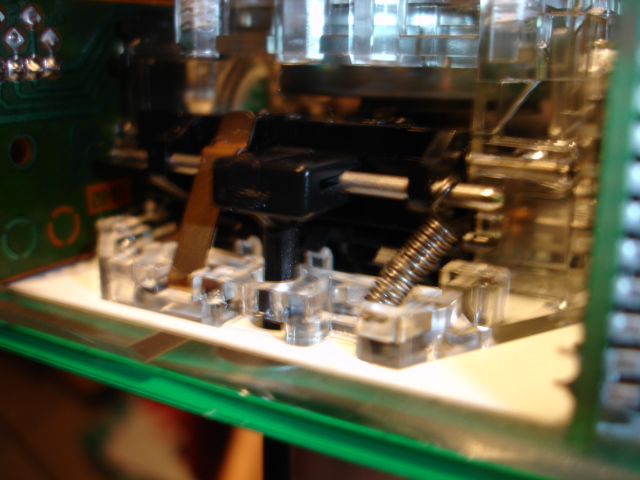

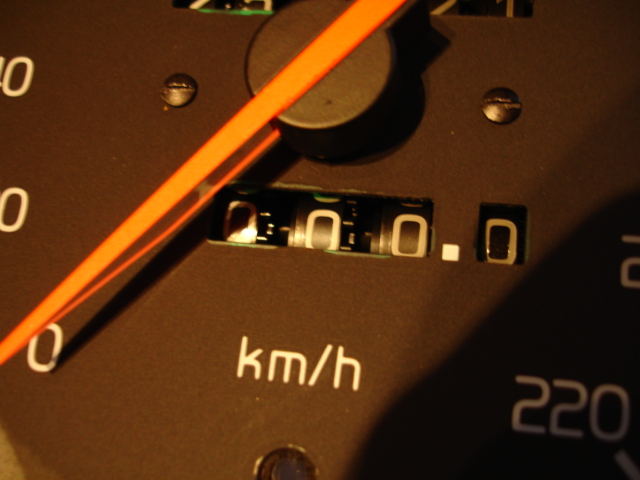

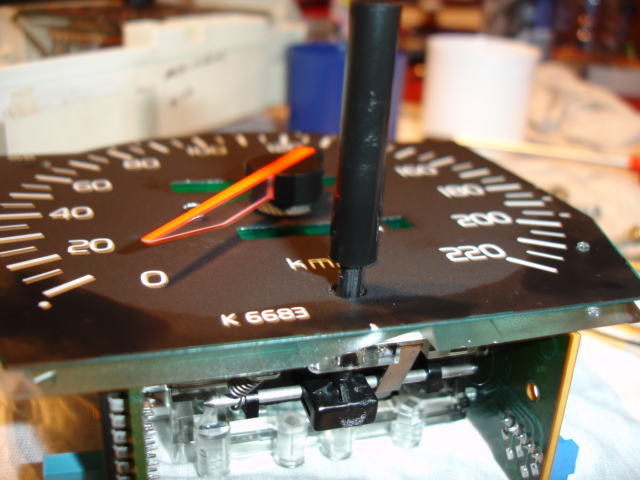

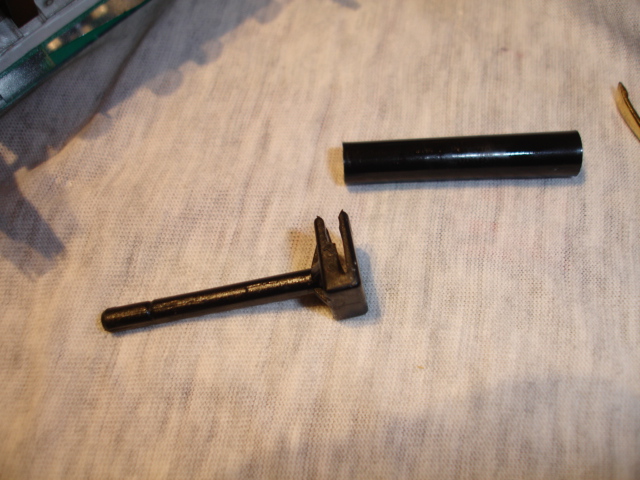

retirer la baguette permettant la mise à zéro à l'aide d'une pince
déclipser l'attache
attache déclipsée

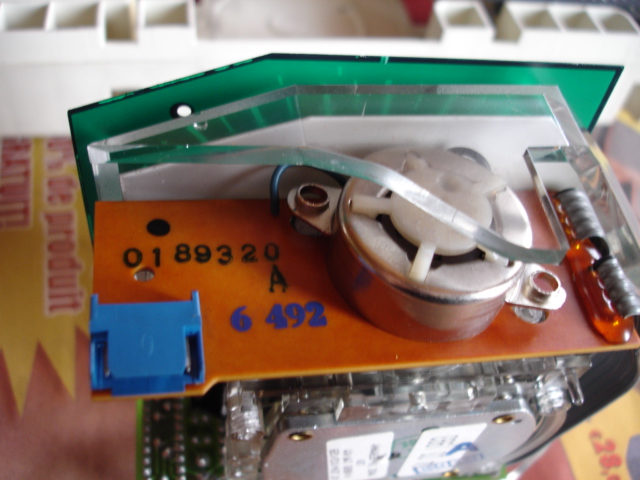

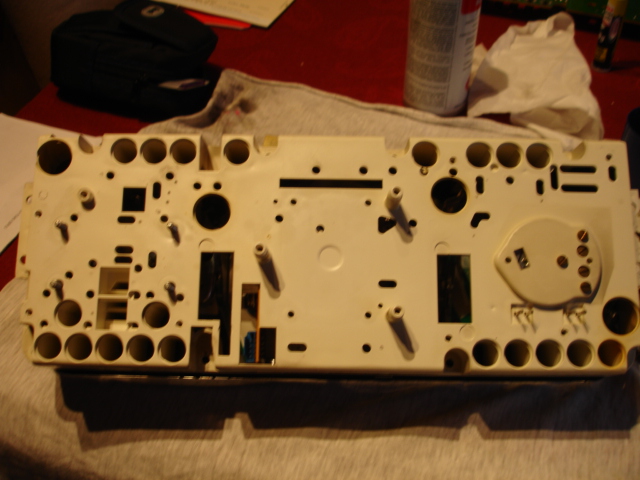

enlever le feutre

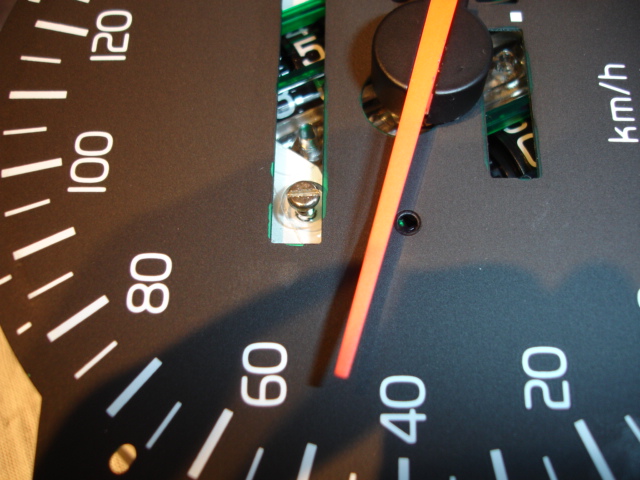

si aiguille collée faire tourner le plastique d'affichage jusqu'à voir la vis laiton, la dévisser
dévisser les deux vis du module
+ visible- vis enlevées
idem

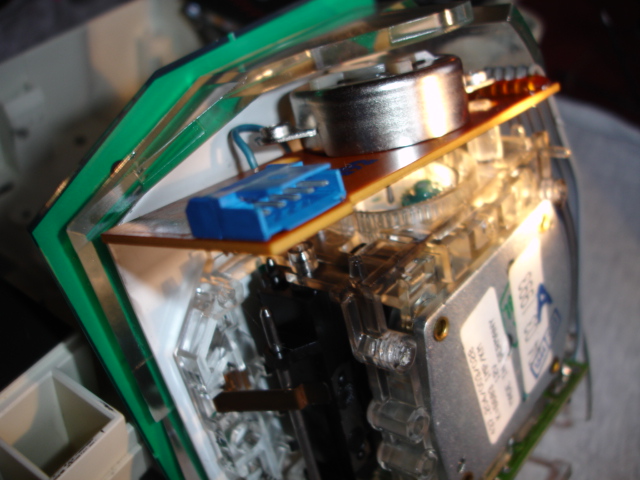

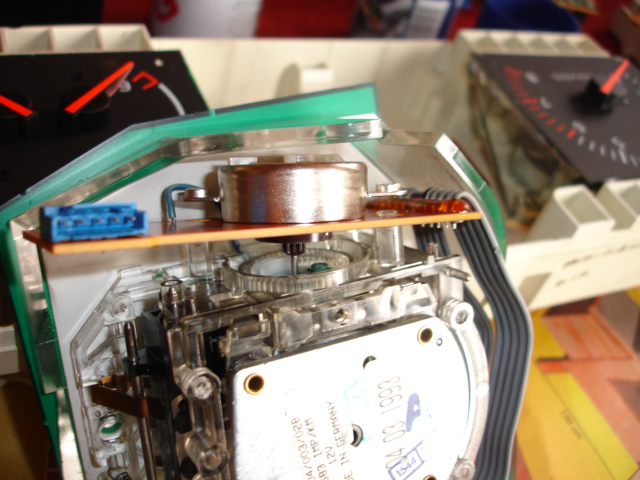

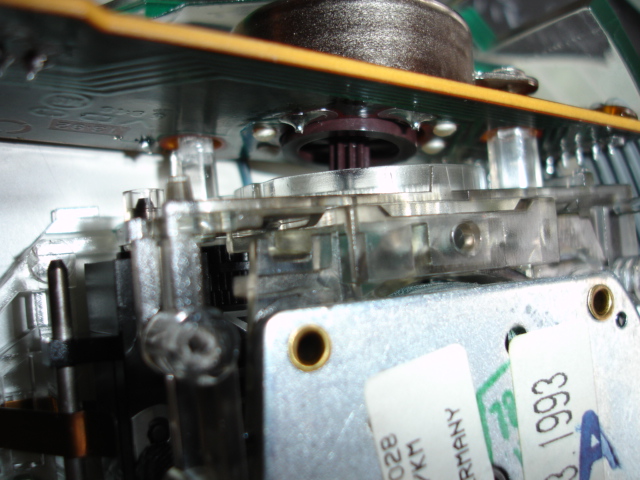

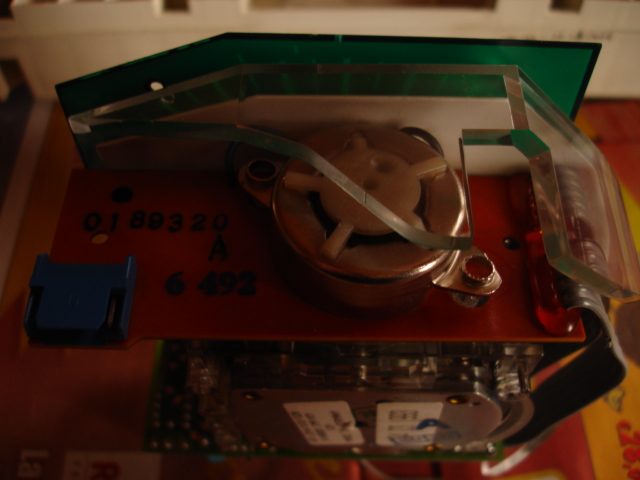

faire pivoter doucement, relever le module délicatement pour désolidariser la roulette

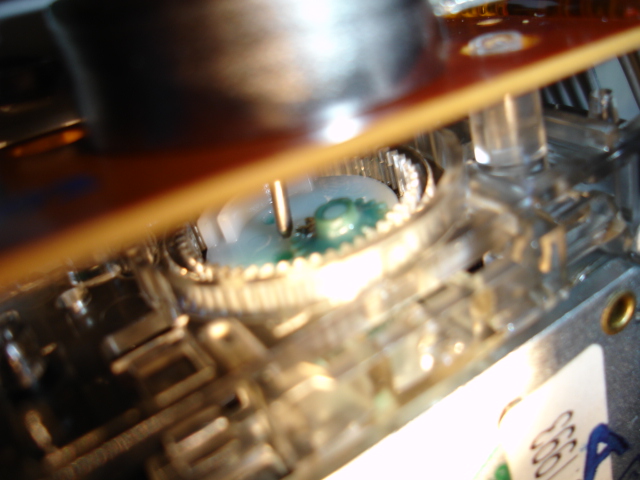

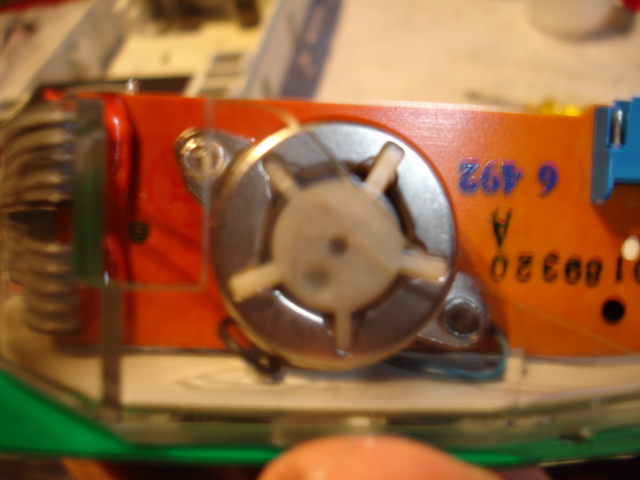

relever légèrement=>accès aux roues dentées
+ visible
roulette brune + axe =>c'est elle qui donne le mouvement

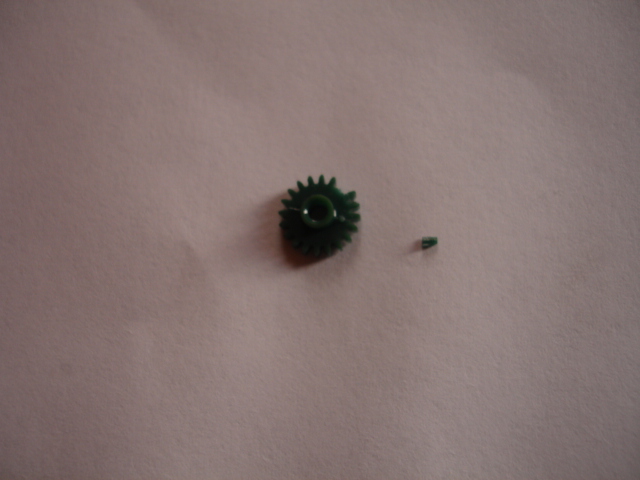

la victime

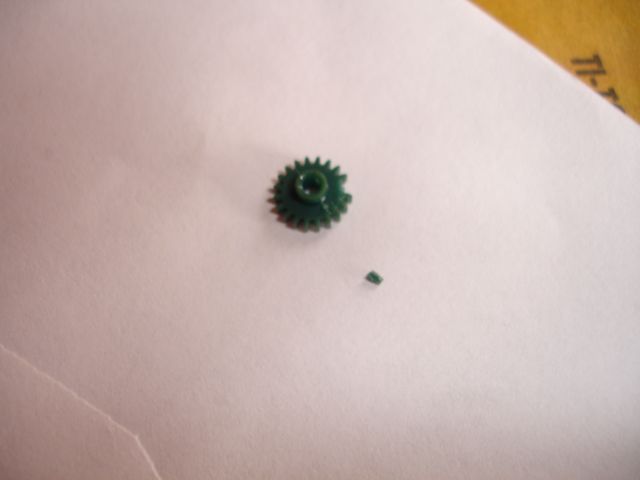

toujours la même victime

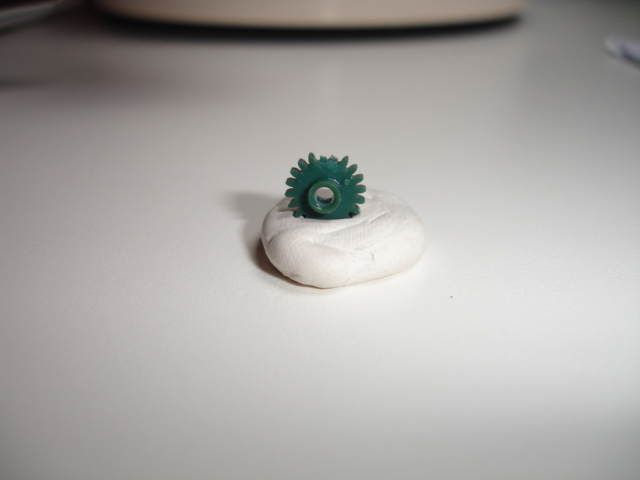

la table d'opération digne d'urgence(bien dégraisser la pièce avant de coller à la superglue)

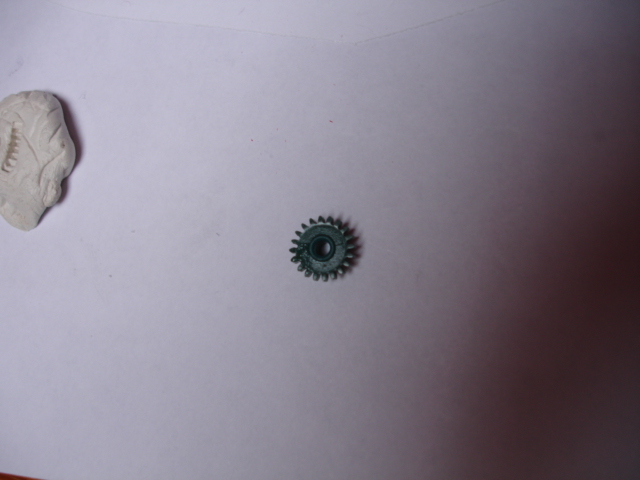

la victime sauvée

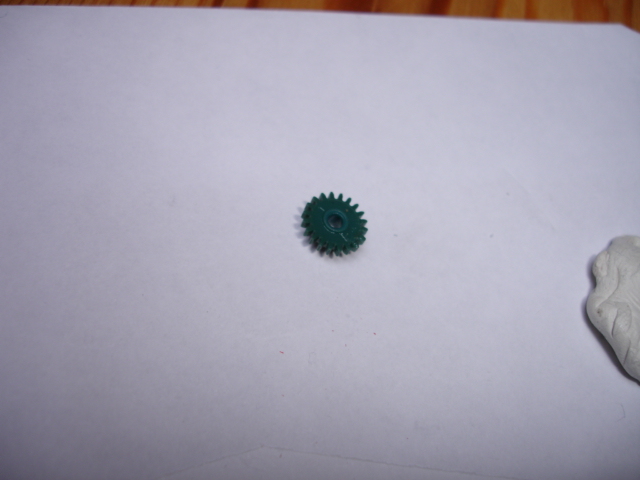

toutes ses dents et un beau sourire
Voilà alors pour remonter c'est dans le sens inverse des opérations décrites.
Bien récupérer tous les bouts de plastique et ne pas forcer sur les pièces...elles viennent sans problèmes
La lubrification est faite avec un spray silicone dont je récupère le silicone dans un gobelet ensuite mise du silicone avec un fin pinceau sur la roulette verte, la brune et le contour transparent dans lequel l'ensemble tourne.
En espérant que cela vous sera utile
